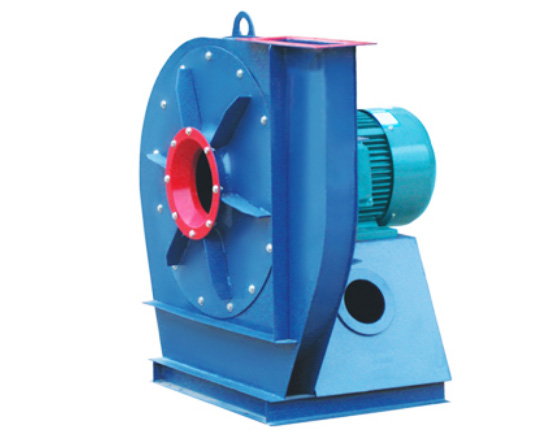

G、Y6−41型锅炉离心通、引风机,是为适应燃用各种煤质并配有消除尘烟装置的0.5t/h ~10t/h工业锅炉而设计、*全压效率高于80%的新系列低噪音风机,凡进气条件相当,性能相通者均可选用。
G、Y6−41系列离心式通风机,是锅炉通、引风机的换代产品。
G、Y6−41系列通风机所用的设计方法:选择合适的风机型式,合理的风机工况,*流型,合理组织气源,精心设计叶型,增大风舌间隙,适当降低风机转速,改进蜗壳设计,净化来流及尽量减少二次流损失等设计原则,采用有限差分法计算进风口和叶轮轮盖型线,并以叶轮进口处气流顺畅均匀作为优化判据进行了风口优化设计。再结合原有的风机叶轮、蜗壳等优化设计方法,综合叶轮、蜗壳、进风口三者一体化的优化设计程序,得出气动略图曲线,实践证明,它既能保证风压、风量,又能保证较高的效率、较低的比噪声和较小的风机尺寸。
G、Y6−41系列通风机经沈阳鼓风机研究所鉴定测试,效果良好,测试数据摘引如下:
引风机 Y6−41−11 №7.1C,配4t/h锅炉
设计工况参数:
t ― 200 ℃ Q ― 12500 m3/h
n ― 2100 r/min P ― 2596 Pa
测试结果:
流 量 m3/h | 13310 | 12852 | 12283 | 11408 |
全 压 Pa | 2526 | 2595 | 2687 | 2793 |
效 率 % | 79.2 | 80.4 | 81.9 | 82.9 |
比噪声 dB(A) | 13.2 | 12.9 | 12.8 | 13.1 |
通风机 G6−41−11 №5.4A,配2t/h锅炉
设计工况参数:
t ― 20 ℃; Q ― 36000 m3/h
n ― 1420 r/min P ― 1175 Pa
测试结果:
流 量 m3/h | 3927 | 3700 | 3500 | 3260 |
全 压 Pa | 1059 | 1097 | 1132 | 1171 |
效 率 % | 80.4 | 81.5 | 83.1 | 83.3 |
比噪声 dB(A) | 9.5 | 9.4 | 9.4 | 9.4 |
根据以上数据我们进行了系列化,推出了10吨/时以下燃煤锅炉的配套通、引风机供广大用户选用。
型 式
1.风机的传动方式为 A式 — 电机直联传动
C式 — 皮带轮传动
D式 — 联轴器传动
2.引风机一般可制成顺时针旋转或逆时针旋转两种型式。
3.出风口位置以机壳的出风口角度表示。顺时针旋转和逆时针旋转均可制成0°、90°、180°、270°四种角度。
用户定货时,根据使用条件必须注明旋向及出风口角度,以便满足使用。
