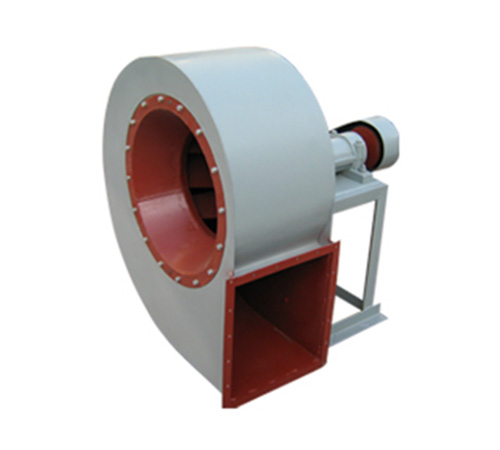

离心通风机
风 机 的 用 途
G4-73和Y4-73型锅炉通、引风机主要适用于火力发电厂中2~670 t/h蒸气锅炉的通、引风机系统。在无其它特殊要求时,G4-73亦可用于矿井通风及一般通风。
通风机输送的介质为空气,*温度不得超过80℃;引风机输送的介质为烟气,*温度不得超过250℃。
在引风机前,必须加装除尘装置,以尽可能减少进入风机中烟气的含尘量。根据一般电厂的使用情况,所配除尘器效率不得低于85%。
风 机 的 型 式
1. 通风机与引风机均制成单吸入,各有№8~29.5共13个机号。
2. 从电机一端正视,叶轮顺时针旋转者称右旋风机,以“右”表示;反之为左旋风机,
以“左”表示。
3. 风机的出风口位置,以机壳的出风口角度表示。
4. 风机的传动方式为D式,均采用弹性联轴器联接。
风 机 的 结 构
风机主要由叶轮、机壳、进风口、调节门及传动部分组成:
1.叶 轮 — 12片后倾机翼斜切形叶片焊接于锥弧形前盘与平板后盘中间。由于采用了机翼形叶片,保证了风机*率、低噪声、高强度。叶轮经静、动平衡校正和超速运转实验,故运转平稳可靠。同一机号的通、引风机叶轮,结构相同,但材质不同,一般来说通风机选A3,引风机选16Mn。
2.机 壳 — 用普通钢板焊接成蜗形体。单吸入风机的机壳做成三种不同形式(№8~12机壳作成整体结构,不能拆开,№14~16机壳作成两开式,№18~29.5机壳作成三开式)。对引风机,蜗形板作了适当加厚,以防磨损。
3.进风口 — 收敛、流线型的进风口制成整体结构,用螺栓固定于风机入口一侧。
4.调节门 — 用来调节流量的装置,轴向安装于进风口之前。调节范围由0º(全开)到90º(全闭)。调节门的搬把位置:从进风口方向看在右侧,对右旋风机,搬把由下往上推是由全闭到全开方向,对左旋风机,搬把由上往下拉是由全闭到全开方向。
5.传 动 — 传动部分的主轴由*钢制成,本风机均采用滚动轴承。轴承箱有两种形式:№8~16用整体的筒式轴承箱;№18~29.5用两个独立的枕式轴承箱。轴承箱上装有温度计和油位指示器(仅引风机)。润滑油采用30号机械油,加油量按油位标志要求。№8~
- 1 -
16整体筒式轴承箱如采用干油时,在轴承箱内滚珠一侧应加挡油板,其固定槽予已制。引风机备有水冷装置,因此,须加装输水管,耗水量随气温不同而异,一般按0.5~1 m3/h考虑。
风 机 的 性 能 与 选 择
图1 GY4-73无因次性能曲线 图2 GY4-73№10调节性能曲线
GY4-73型风机只给出№10样机的无因次性能表及曲线。由给出的无因次性能表或曲线可计算№8~28所有机号的有因次性能。
由无因次参数计算有因次参数的公式为:
Q = (m3/h) KP = /[()3.5-1]
= /KP (Pa) in = (kW)
re = (kW)
式中: — 全压 (Pa); — 全压压缩性系数;
- 2 -
Q — 流量 (m3/h); — 内功率 (kW);
— 叶轮叶片外缘直径 (m); — 所需功率 (kW);
— 叶轮叶片外缘线速度 (m/s); — 机械效率,D式传动取0.98;
— 进气密度 (kg/m3); — 电机功率储备系数,
通风机取1.15,引风机取1.3。
GY4-73№10样机无因次性能表
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
ψ ψd λ ηin | 0.147 0.472 0.0193 0.0874 0.794 | 0.166 0.470 0.0246 0.0938 0.832 | 0.186 0.465 0.0309 0.1009 0.857 | 0.205 0.453 0.0375 0.1067 0.87 | 0.224 0.432 0.0448 0.1115 0.868 | 0.243 0.403 0.0528 0.1144 0.856 | 0.263 0.362 0.0619 0.115 0.828 | 0.282 0.315 0.0712 0.1119 0.794 |
图3 管网特性和全压偏差与流量的关系
流量过多或不足时的处理:
在使用时,常常发生流量过多或不足现象。产生这种现象的原因很多,如果是在使用过程中发生这种现象,主要是由于管网中的阻力时大时小,或风机在飞动区工作等缘故;如果是在使用过程中,经过较长时间逐渐减少,或在短时间内突然减少,主要由于管网堵塞。
在新风机安装后,进行运转时就发生流量过多或不足现象,其原因主要有以下几点:
(1)管网阻力实际值与计算值相差过大。由一般管网特性方程式p=KQ2(K为阻力系数)可知,如实际值K小于计算值K时,则流量增大;反之则流量减少。
(2)选择时未考虑风机本身全压值偏差△P的影响,当风机全压为正偏差时,则流量增大;为负偏差时,则流量减少。
在新风机安装后开始正式运转时,或在使用过程中发生流量过大或过小时,可采用下列方
法之一消除:
① 节门的开闭程度调节流量。
- 3 -
② 改变风机转速调节流量。
③ 调换压力较高或较低的风机调节流量。
④ 改变管网阻力系数调节流量。
必须指出的是:一般都采用节流装置调节流量。但当实际流量比需要流量大得很多时,这种方法浪费电力过多,很不经济。如条件允许,通常采用减低风机转速或调换压力较低的风机。
当调节门全开时,流量仍嫌过小,此时应设法改变管网阻力系数,以增加流量,亦可采用增加风机转速和调换压力较高的风机,但风机的*转速不得超性能表之*转速。
风机性能一般指在标准状态下输送空气的性能。引风机的指定状态为大气压=101300Pa,气体温度t=200℃,气体密度=0.745k/m3。性能表中性能均指调节叶片为全开0º时。订货时以性能表为准。
当实际使用状态与上述指定状态不符时,则必须把实际使用状态的性能换算到指定状态的性能,然后根据换算性能选择风机。其换算公式如下:
Q0 = Q (m3/h) = (Pa)
= (kW) =
式中:
n — 转速(r/min) — 内效率,有注脚0为指定状态,无注脚0为使用状态。
安 装 调 试 和 操 作
在安装前首先应准备好安装所需的材料及工具,并对风机各部机件进行检查,对叶轮、主轴和轴承等更应仔细检查,如发现损伤,应该修好,然后用煤油清洗轴承箱内部。
在安装操作过程中必须注意下列几点:
1. 在一些接合面上,为防止生锈,减少拆卸困难,应涂上润滑脂或机油。
2. 在上接合面的螺栓时,如有定位销钉、应先上好销钉,再拧紧螺栓。
3. 检查机壳内及其它壳体内部,不应有掉入和遗留的工具或杂物。
(一)安装要求
1. 按图纸所示位置及尺寸安装,为得到*率,特别要保证进风口与叶轮的间隙尺寸。
2. 保证主轴的水平位置,并测量主轴与电机轴的同心度及联轴器两端面的不平行度。
两轴不平行度允差为0.05mm,联轴器两端面不平行度允差为0.05mm。
3. 安装调节门时,注意不要装反,要保证进气方向与叶轮旋转方向一致。
4. 风机安装后,拨动转子,检查是否有过紧或与固定部分刮蹭现象。
5. 安装风机进口与出口管道时,重量不应加在机壳上。
- 4 -
6. 全部安装后,经总检合格,方可试运转。
(二)风机的试运转
1. 风机的试转应在无载荷(关闭进气管道闸门或调节门)情况下进行。
2. 如运转情况良好,再转入满载荷(规定全压和流量)运转,
3. 满载荷运转,对新安装风机不少于2小时,对修理后的风机不少于半小时。
(三)风机的操作
1. 风机启动前,应做下列准备工作:
① 关闭调节门。
② 检查风机各部的间隙尺寸,转动部分与固定部分有无刮蹭现象。
③ 联轴器应加保护罩。
④ 检查轴承的油位是否在*与*油位之间。
⑤ 点车检查叶轮旋向与标牌是否一致,各部接线、仪表是否显示正常,有无漏水、漏电、
漏油现象和异味、异响、异震,松动等异常现象,如有应排除之。
2. 风机启动后,逐渐开大调节门,直达正常工况。运转过程中,轴承温升不得超过周围
环境40℃。轴承部位的均方根振动速度值不得大于6.3 mm/s。
3. 下列情况下,必须紧急停车:
① 发觉风机有剧烈的噪声;
② 轴承的温度剧烈上升;
③ 风机发生剧烈振动和撞击。
风 机 的 维 护
(一)风机维护工作制度
1.风机必须专人使用,专人维修。
2.风机不许带病运行。
3.定期清除风机内部的灰尘,特别是叶轮上的灰尘、污垢等杂质,以防止锈蚀和失衡。
4. 风机维修必须强调首先断电停车。
(二)风机正常运转中的注意事项
1. 如发现流量过大,或短时间内需要较小的流量时,可利用调节门进行调节。
2. 对温度计及油标的灵敏性定期检查。
3. 除每次拆修后应更换润滑油外,正常情况下3~6月更换一次润滑油。
(三)风机的主要故障及原因
1. 轴承箱剧烈振动
① 风机轴与电机轴不同心,联轴器装歪;
② 机壳或进风口与叶轮磨擦;
③ 基础的刚度不牢固;
- 5 -
④ 叶轮铆钉松动或叶轮变形;
⑤ 叶轮轴盘与轴松动,或联轴器螺栓松动;
⑥ 机壳与支架、轴承箱与支架、轴承箱盖与座等联接螺栓松动;
⑦ 风机进出气管道安装不良;
⑧ 转子不平衡;
⑨ 引风机叶片磨损。
2. 轴承温升过高
① 轴承箱剧烈振动;
② 润滑油脂质量不良、变质、含有过多灰尘、粘砂、污垢等杂质;
③ 轴承箱盖、座联接螺栓紧力过大或过小;
④ 轴与滚动轴承安装歪斜,前后二轴承不同心;
⑤ 滚动轴承损坏。
3. 电机电流过大或温升过高
① 开车时进气管道闸门或节流阀未关严;
② 流量超过规定值;
③ 风机输送气体的密度过大或有粘性物质;
④ 电机输入电压过低或电源单相断电;
⑤ 联轴器联接不正,皮圈过紧或间隙不匀;
⑥ 受轴承箱剧烈振动的影响。
(四)安装和修理时*与厂家联系
孙先生 189-539-77205
