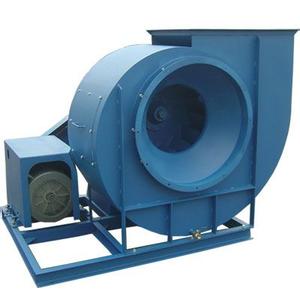

C6－48型排尘离心风机

详细介绍

1.风机的用途

C6－48型排尘离心风机适用于排送含有木质碎屑、纤维和尘土等的空气混合物。

2.风机的型式

通风机制成单吸入，有№3.15、№4、№5、№6.3、№8、№10、№12.5共七个型号。

通风机制成右旋转和左旋转两种型式。从传动组正视风机，如叶轮顺时针旋转称为右旋转，以“右”表示；逆时针旋转称为左旋转，以“左”表示。

风机的出口位置以机壳的出风口角度表示。“左”“右”均可制成0度、45度、90度、135度、180度、225度共六种角度。

3.风机的结构

风机主要由叶轮、机壳、进风口、传动组等组成。

（1）叶轮：有10片材料为A3的后倾圆弧叶片，焊接与弧锥形轮盖与平板形轮盘中间。经静、动平衡校正，故运转平稳。

（2）机壳：用普通钢板焊接成蜗形壳整体。

（3）进风口：做成收敛式流线型的整体结构，用螺栓固定在机壳入口侧。

（4）传动组：有主轴、轴承箱、皮带轮等组成。主轴由*钢制成，轴承箱整体结构。采用滚动轴承，滚动轴承用润滑脂润滑。
