风机的用途

　　Y8−39、Y9−38两系列锅炉离心引风机，是为使工业锅炉在变工况运行时，引风机能在*区工作，达到节能之目的，由机械工业部风机节能组，组织全国风机行业名家联合设计、国家经委和机械工业部重点推广的*节能产品，具有效率高、噪声低、性能曲*区宽广等优点。

　　本风机适合于配有省煤器（预热器）和消烟除尘装置的0.5~35t/h工业锅炉选用。凡进气条件相近，性能又相适应者均可选用，但*进气温度不得超过250℃。

　　在引风机前必须加装除尘效率不低于85％的除尘装置，以降低进入风机的烟气含尘量，减轻烟尘对风机的磨损，提高风机的使用寿命。

　　风 机 的 特 点

　　当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器、省煤器阻力不一，所需的引风机的风量、风压差异较大，考虑到风机的经济性和适应性，故提供Y8−39和Y9−38型两个系列风机供用户选用。机号相同的两个系列风机的联接及安装尺寸相同。

　　风 机 的型 式

　　1．本风机制成单吸入。机号有№4、№4.5、№5、№5.6、№6.3、№7.1、№8、№9、№10、№11.2、№12.5、№14、№16十三个机号。

　　2．本风机又可制成顺时针旋转和逆时针旋转两种形式，从传动部正视风机，如叶轮顺时针旋转者称为右旋风机，以右表示，反之称左旋风机，以左表示。

　　3．风机的出口位置以机壳的出口角度表示，右旋风机、左旋风机均可制成0°、45°、90°、135°、180°、225°六种角度。如您需用其它机号或其它角度，我厂有实力为您“点菜”设计，精心制造，直到您满意为止。

　　结 构 和 特 性

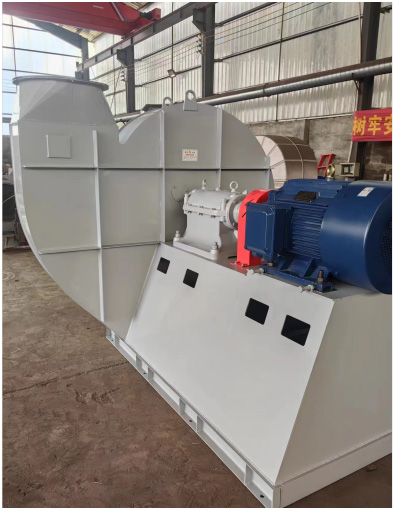

　　风机由叶轮、机壳、进风口、传动组、调节门等部件组成。

　　1．叶  轮 ：材料为16Mn，长短相间前向弯曲叶片，焊于弧锥形前盘与平板后盘中间，叶轮成型后经严格的静动平衡校正和超速运转试验，因此运行平稳可靠。

　　2．机  壳：用钢板焊接成蜗形整体。在蜗板上开有清灰门，便于清除叶片和机壳内的积灰。保证叶轮的平衡性和气动性能。

　　3．进风口：制成收敛式流线形整体结构，用螺栓固定于风机一侧。

　　4．传动组：由主轴、水冷轴承箱、联轴器组成。

　　主轴由*钢制成，采用滚动轴承，轴承箱有整体式和剖分式两种形式。№4~6.3采用整体式轴承箱；№7.1~16采用剖分式轴承箱，两种轴承箱上均需通水冷却，耗水量因工作温度和环境温度不同而异，一般按0.5 m3/h~1m3/h考虑。轴承箱上装有温度计和油位指示,轴承箱采用30号机械油,加油量按油标标志要求实施。

　　5．调节门 ：用来调节风机流量大小。调节门为花瓣调心式,轴向安装于进风口之前，采用外部传动的结构，转动灵活方便，调节范围由90°(全闭)到0°(全开)。调节门的板把位置从进风口方向看在右侧，对右旋转风机，把从下往上推是从全闭到全开方向;对左旋转风机，板把从上往下拉是由全闭到全开方向。为使调节门各部正常工作，必须搞好润滑，建议采用高温(260℃)膨润土脂，使风机在高温运转时不至失效。

　　风机性能选择与应用

　　本风机性能表中的性能参数按风机无因次性能表的“表一” “表二”换算

　　当Re≥5×106时换算的结果是正确的,而对于Re≤5×106时,已对各机号根据实验结果进行了相当修正。其值以性能表为准。

式 中 ：  Re—雷诺数

D2—叶轮叶片外缘直径(m)

U2—叶轮叶片外缘线速度(m/s)

μ—运动粘性系数(0.15×10-4) m2/s

无因次性能曲线换算为有因次的计算公式：

全 压   (mmH2O)

流 量   (m3/h)

式 中  ρ为气体密度 （kg∙s2/m4）
