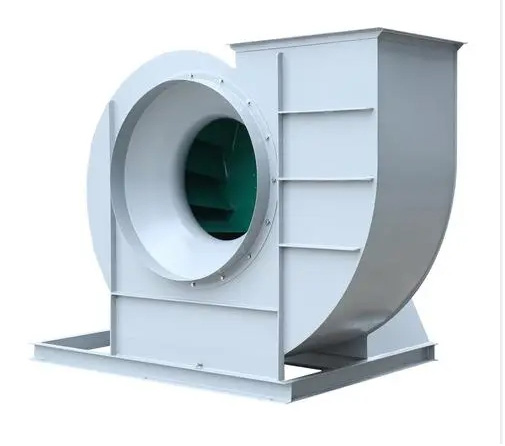

4-72型离心通风机
详细介绍

用途

  4-72型离心通风机主要用途是为一般工厂及大型建筑物的室内通风换气或输送空气及其它不自燃、不易爆、不挥发、对人体无害、对钢材无腐蚀性之气体;B4-72型离心通风机可排送易燃、易挥发性气体;F4-72型离心通风机主要用于输送腐蚀性气体。但4-72、B4-72、F4-72离心通风机输送的气体均不得含粘性物质,所含尘土及硬质颗粒物不大于150mg/m3,气体温度不得超80℃。

  B4-72型风机的性能与选用件及地基尺寸与4-72型一致,可按其样本选择。该风机结构基本与4-72型相同,№2.8A~6A采用B35型带法兰盘与底脚的电动机,№6~12C、D电动机选用表中与Y系列相对应的YB系列,安装型式为B3。

  F4-72型离心通风机采用不锈钢、玻璃钢或其他耐腐蚀材料制造,其性能和地基尺寸与4-72型离心通风机相同。

  4-72型离心通风机在我国是使用最早的风机,然而也是使用最普遍的风机,从高层建筑到地下铁道,从锅炉鼓风到厂房换气,从北部边疆到南海之滨,从西部高原到东部边垂,4-72型风机随处可见。


型式

从电机一端正视,凡叶轮按顺时针方向旋转者均称“右旋风机”,以“右”表示,反之则均称之为“左旋风机”,以“左”表示。

风机的出风口位置以机壳的出风口角度表示,4-72型风机№2.8~6在出厂时均做成一种型式,使用单位根据要求再安装成所需要的位置,订货时无须注明。其中:№2.8出风口位置调整范围是0°~225°,间隔是45°;№3.2~6出风口调整范围是0°~225°,间隔是22.5°;№8~12出风口调整范围是0°~225°间隔是45°;№16、20出风口角度制成固定的三种0°、90°、180°,不能调整,订货时需注明。

风机的传动方式有A、B、C、D四种:4-72型风机中,№2.8~5采用A式传动,№6既有A式传动又有C式传动,№8~12采用C、D式两种传动方式,№16~20采用B式传动。

如上述机号、传动方式、出口角度不能适应您生产之需,我厂有能力为您改造或设计,直至您满意为止。


结构

  4-72型离心通风机№2.8A~6A主要由叶轮、机壳、进风口、电机等部分组成,№6C和№8~20除具有上述结构外,还有传动部分。

  叶轮由10个后倾机翼型叶片、曲线型轮盖和平板后盘组成,用钢板(B4-72用铸铝合金)制造,经动静平衡校正和超速运转实验,效率高,运转平稳可靠,空气性能良好。

  机壳做成两种不同型式,其中:№2.8~12机壳做成整体,不能拆开。№16~20机壳制成三开式,除按水平分为两半外,上半部沿中心线垂直分为两半,用螺栓连接,以便安装、维修时放入或取出叶轮。

  进风口制成整体结构,装于风机一侧,与轴向平行的截面为曲线形状,作用是能使气流顺畅进入叶轮,且损失较小。

  传动由主轴、轴承箱、滚动轴承、皮带轮或联轴器组成。


性能与选择

  本样本只给出№10样机的无因次性能表和无因次性能曲线,其它机号的有因次性能参数均可由此推出。

  表1   4-72   №10样机无因次性能表


123456

φ

ψ

ψd

λ

ηin

0.1884

0.458

0.0335

0.0995

0.867

0.2051

0.452

0.0397

0.1045

0.887

0.2218

0.434

0.0465

0.1082

0.89

0.2361

0.413

0.0528

0.1106

0.882

0.25

0.39

0.0594

0.1126

0.866

0.2637

0.363

0.0663

0.1137

0.842

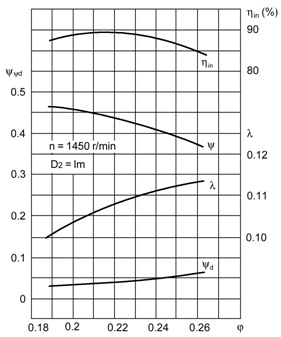

图1    4-72№10样机无因次性能曲线

由无因次参数计算有因次参数的公式如下:


式中:

Q流量(m3/h)D2叶轮叶片外缘直径(m)

Kp全压压缩性系数U2叶轮叶片外缘线速度(m/s)

P全压(Pa)1进气密度(kg/m3)

Nin内功率(kW)ηm机械效率

Nre所需功率(kW)K电机储备系数


  风机性能一般指在标准状态下输送空气的性能,所谓标准状态系指 大气压Pa=101325Pa、大气温度t=20℃、相对湿度X=50%、空气密度ρ=1.2kg/m3,当使用状态为非标准状态时,则必须把非标准状态下的性能换算到标准状态的性能,然后查表选择,其换算公式如下;


式中有注脚0为标准状态无注脚0为使用状态

表2机械效率

传动方式电机直联联轴器三角皮带
ηm10.980.95


表3电机储备系数

轴功率 kW

<0.5>0.5~1

>1~2

>2~5>5
K1.51.41.31.21.15

  风机运行时,常常发生流量过多或不足的现象,其主要原因是由于管网中的阻力时大时小或风机在飞动区工作等缘故,如果是在使用过程中,经过较长时间逐渐减少或在短时间内突然减少,则是管网堵塞。

  在风机新安装后,就发生流量过大或不足现象,产生这种现象的原因主要有以下两点:

  1.管网阻力实际值与计算值相差过大。一般管网特性方程式为:P=KQ2可知,如实际值K小于计算值K时,则流量增大,反之,则流量减少,见图2。

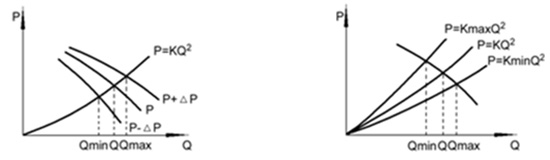

图2管网特性和全压偏差与流量的关系

  2.选择时未考虑风机本身全压值偏差△P的影响,当风机实际全压为正偏差时,则流量增大,为负偏差时,则流量减少。

  在风机新安装后开始正式运转时或在使用过程中发生流量过大或过小时,可采用下列方法之一消除之:

  (1)利用节流装置的启闭度调节流量。

  (2)改变风机的转速调节流量。

  (3)调换新的压力较高或较低的风机调节流量。

  (4)改变管网阻力,用管网阻力系数调节流量。

  必须指出的是:一般都是采用节流装置来调节流量,但当实际流量比需要流量大的很多时,这种方法浪费电力过多,如果条件允许,通常采用降低风机转速或调换压力较低的风机。

  当节流装置全开时,流量仍嫌过小,此时节流装置已失去节流作用,故应设法减小管网阻力系数,以增加流量,也可采用增加风机的转速和调换压力较高的风机,但电动机直联和联轴器直联的风机一般都不能改变转速,只有皮带传动的风机可改变皮带轮直径的大小以增减转速,切记风机的*转速不可超过性能表所列*转速,并核算电机功率。


安装与使用

  在安装前首先应准备好安装所需材料和工具,对风机各部机件进行全面检查,对叶轮、机壳、主轴和轴承等机件更应特别细致检查,如发现损伤,应予修复,然后用煤油清洗轴承箱内部。

  在进行安装操作过程中必须注意下列三点:

  1. 在一些接合面上,为了防止生锈,减少拆卸困难,应涂上一层润滑油或机械油。

  2. 在上接合面的螺栓时,如有定位销钉应先上好销钉,再拧紧螺栓。

  3. 检查机壳内及其它壳体内部,不应有掉入和遗留的工具或杂物。


安装要求:

  1. 安装风机时,输气管道的重量不应加在机壳上,按图纸校正进风口与叶轮的轴向和径向间隙尺寸,且保持轴的水平位置。

  2. 安装进风口管道时,可以直接利用进风口本身的螺栓联接,此时进风口的固定是靠三个沉头螺钉。

  3. 出风口被安装成某一角度时,后盘适当旋转使标牌在水平位置,其中№8~12角钢法兰面应保持水平。

  4.  安装№8~12D式风机时,利用千分表和塞尺,测量风机主轴和电机轴的同轴度及联轴器两端平行度,两轴同轴度允差为0.05mm,联轴器端面平行度允差为0.1mm。

  5. 风机安装后,用手试拨转子,检查是否有过紧或刮蹭等现象,接线是否正确,其它保险设施是否完善,转动部分或进出方向是否人已离开,在确保安全后方可进行试运转。

  6. 电机安装后,安装皮带轮或联轴器防护罩,如进气口处不接管道时,也需加防护网或其它安全装置(用户自备),其它部件照图安装。

  由于风机主轴转数n与内功率N之间有如下关系:


  因此在电机容量不改变时,主轴转速不宜更改,若主轴转速增大,电机有过负荷被烧之险。

  风机所配电机功率,系指在特定工况下,正常功耗加上机械损失和应有的储备量而言,并非出风口全开时所需功率。如风机出口或入口不接管路或未加外界阻力而进行空转,则电机亦有被烧之险。为安全起见,应在风机的出口或入口管路中添加阀门,起动时将其关闭,运转后再将阀门逐渐慢慢开启,直到规定工况为止,并注意电机的电流是否超标。


维护

  1. 定期清除风机及输气管道内的灰尘、污垢及水等杂质,并防止生锈。

  2. 风机修理时必须先断电停机,*不允许在运转中进行,开关应由专人监护,以防中途送电。

  3. 对温度计及油标的灵敏性应定期检查。

  4. 除每次拆修后应更换润滑油外,还应定期更换润滑油。

  5. 每次维修前后均应仔细记录、清点、核对工具及原材料数量,以防遗忘在风机及管道内部。

  6. 风机试车时进出口方向十米之内不许站人。

  7. 安装、维修及试车时严禁无关人员在场围观。
